真空纳米收集炉

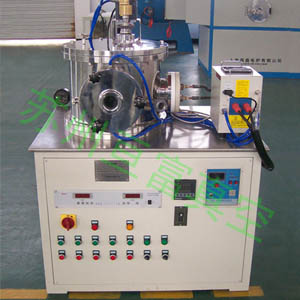

ZN-20真空纳米收集炉 一.说明： 纳米粉末收集炉是在真空或充保护气体状态下，利用中频感应加热的原理实现金属与坩埚非接触熔炼蒸发，然后利用一旋转装置收集纳米级粉末的设备，节能、产量高、粉体粒度尺寸可控、设备操作简单，设计新颖，是科研院校以及科研单位实验室理想的制备纳米粉末的设备，可以实现真空收集及真空密封。 二.主要技术参数： 1.额定功率：20KW 2.额定温度：1800℃ 3.容量： 500g 4.极限真空度：5X10-3Pa 5.压升率：≤4Pa/h 6 电源：中频电源IGBT 三、结构说明 本产品由炉盖、炉体、旋转收集装置、充气系统、真空系统及高频电源控制系统等组成： 1、炉体： 为全不锈钢设计，炉壳采用双层水冷结构。 2、旋转收集装置：炉体上设有旋转收集装置，呈扇形状。收集器的内侧设有粉末收集刀，旋转的同时把纳米粉导入收集瓶中。 3、真空系统： 采用二级泵，即k150油扩散泵与2XZ-8D 直联泵。真空机组上设有放气阀及充气阀。 4、炉架：由型钢钢板组焊成柜架结构，炉体安置在炉架上。 5、水冷系统：由各种阀、管道等相关装置组成，并设有断水时声光报警、自动切断加热电源功能。 6、加热电源：电源采用*新技术（IGBT模块），整套电源相当于一台电脑主机般大小，外观小巧、节能环保。
