热式气体质量流量计http://www.0378-flowmeter.com

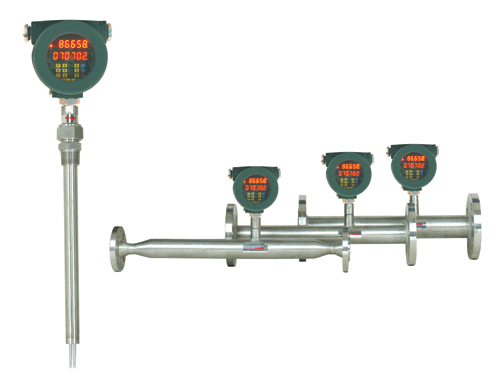

热式质量流量计 概述： 热式气体质量流量计http://www.0378-flowmeter.com是用于测量和控制气体质量流量的新型仪表。可应用于石油、化工、钢铁冶金、电力、轻工、医药、环保等工业部门的空气、氧气、氮气、氩气、氦气、烃类气体、天然气、煤气、烟道气的监测。 该产品可替代孔板，文丘里管，阿牛巴，涡街等流量计。其特点是可靠性高，重复性好，压损小，无可动部件，量程比宽，响应速度快，测量精度高，无须温压补偿。特别在大管径，低流速，流量范围变化大及特小流量测量方面具有明显优势。鉴与以上特点，它也可以方便的作为流量开关使用。 对于密度值很小，雷诺数也较小的氢气流量测量，选用该表比选用孔板，涡轮，涡街流量计都更加优越。它是一个非常合适的氢气流量计。 此外，我公司开发了可用于测量高炉煤气的流量传感器。它克服了采用恒温差原理的热式气体质量流量计测量煤气流量时因煤气中含水、油和杂质而造成的很大的零点漂移，导致无法测量的弊端。它也可以用于测量湿气体的质量流量，如矿井下送风，排风系统中的风量（速）的实时检测。 该流量计结构型式灵活多样，分插入式和管道式二种，非常适合不同用户的选用，尤其是插入式质量流量计使管径大、压力低的流量（速）测量变得简单易行。 应用： 　 ● 氧气、氮气、氢气、氯气及多组分气体测量。 　　 ● 高炉煤气、焦炉煤气测量。 　　 ● 烟道气测量。 　　 ● 沼气、水处理中的曝气和氯气测量。 　　 ● 压缩空气测量。 　　 ● 天然气，液化气，火炬气，等气体流量测量 　　 ● 电厂高炉的一次风、二次风流量测量 　　 ● 矿井下通风或排风系统流量测量 特点： ● 测量气体质量流量，无需温度、压力补偿。 　　● 量程比大，测量流速范围：0.1Nm/s～100Nm/s。 　　● 无压力损失，适用已知截面积的任意形状管道。 　　● 耐腐蚀型传感器，适合测量腐蚀性气体。 　　● 插入式传感器可以在线安装和维护。 　　● 全量程段的专家算法，保证了测量的准确度。适于贸易结算或气体检漏。 技术参数 流量（速）范围： 插入式：0～60Nm/s或0～90Nm/s 管道式： DN10 0～16Nm3/h DN15 0～36Nm3/h DN20A 0～65Nm3/h DN20 0～110Nm3/h DN25A 0～100Nm3/h DN25 0～156Nm3/h DN40 0～280Nm3/h DN50 0～500Nm3/h DN80 0～1000Nm3/h DN100 0～1750Nm3/h 注１：以上流量（速）范围是对空气而言，对其它气体有所变化。 注２：以上流量（速）的标准状态为20℃、101.33 kPa。 流量测量准确度：±（1％R＋0.5％FS） 工作温度范围：－10℃～＋100℃或－10℃～＋200℃（高于200℃可与本公司联系）。 工作压力范围：插入式1.6MPa；管道式4.0MPa 　　　　 （插入式的压力范围大于1.6MPa可与本公司联系。） 供电电源：24VCD±10％，250mA；220VAC可选 输出信号：4～20mA（流量），4～20mA（温度）。　　　　　　负载：500Ω 　 注：温度4～20mA输出信号属附加功能，主要用于对烟道气的温度监测。 热式气体质量流量计 >> 产品概述 　　（根据用户需要可提供国家认可的检定证书） 热式气体质量流量计是气体流量计中的新型仪表，区别于其它气体流量计，不需要进行压力和温度修正，直接测量气体的质量流量。一支传感器可以做到量程从极低到高量程。依据的原理是流体吸收热的速度直接与质量流量相关。移动的气体分子撞击热电阻时吸收带走热量，流量越大，接触热电阻的分子越多，吸收的热量越多，热吸收与某种气体的分子数，热学特性和流动特性有关。 >> 产品特点 ·不需要温度，压力补偿； ·一个流量计能同时兼顾小流量和大流量测量，特别适合大口径测量。 ·可以出色的完成工艺管道的检漏及设备的检漏工作。 ·施工量极小，由于采用插入式结构，只需要在管道上开一个M20×1.5孔。 ·带球阀，校正维修方便。 ·智能数显流量积算仪配套。 ·基地式仪表可以就地显示和带报警控制。 >> 技术性能 适用口径： Ф15-Ф3000mm 适用介质： 与不锈钢相兼容的气体,（H2、O2……包含乙炔气体） 精度： ±1的读数加上±0.5%的满量程 重复性： ±0.15%FS 介质温度： 常温：-20-100℃ 高温：-20-500℃ 介质压力： ＜3MPa 供电： 24VDC三线制　220V（基地式） 输出： 4-20mA(RS232 RS485 继电器输出) 过程连接： M20×1.5 直管段要求： 上游10D，下游5D 防护等级： IP65 防爆等级： ExdIICT4
