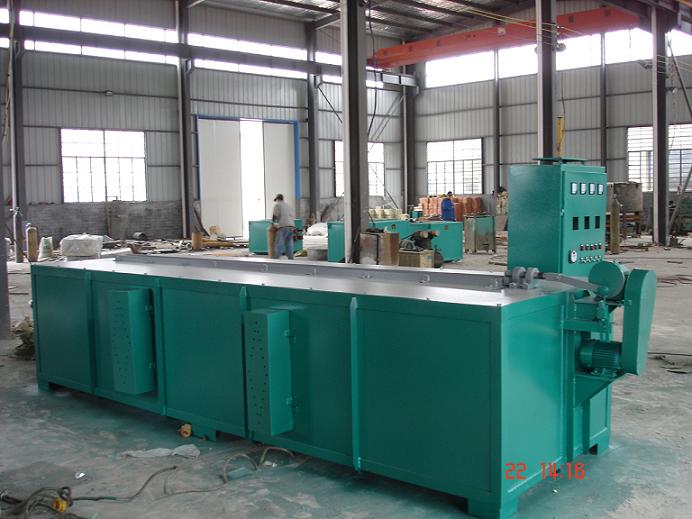

汽车刹车盘推杆炉

一、用途 ZLJ系列推杆式淬火炉是一种连续工作的作业式热处理电炉，其适用于：制动片、擦片等小型工件的淬火、回火调质等之用，其额定功率为60KW—100KW，*高工作温度为1100℃。炉膛温度在 1000℃内可长期使用。 二、主要技术参数 型号：ZLJ 额定功率：65KW—100KW 额定电压：380V 额定温度：1000℃ 相 数：3相 频 率：50HZ 加热元件接法：YY 工作尺寸：根据功率来订 *大一次装载量：根据功率来订 三、结构简介 本系列推杆式电阻炉主要结构由：炉壳、炉衬、电器控制系统、推杆机及加热元件等部份组成。 1、 炉壳是由角钢钢板焊接而成，炉壳内工作室用各种耐火材料砌成，外壳与工作室之间填满保温材料硅酸铝板和澎涨珍珠岩。 2、 加热元件是高温合金铁铬铝绕制而成。电阻丝分别安装在工作室两侧和炉底的搁丝砖上。 3、 推杆机是由电动机和蜗轮减器推送。 4、 温度控制由热电偶、仪表自动控制。 四、电炉的安装 电炉在安装前，须检查所有部件是否因运输或其他原因造成遗失或损坏。在完备情况下（包括修复发现的缺陷），先清尘后安装。 1、 电炉的整套安装位置由用户自定，本技术文件所提供的平面布图仅供参考。 2、 辅设地坪时，应注意：（1）：炉子应装在有足够强度的基础上；（2）：统筹安排辅设地下电、水气管的位置，防止电气管道内的相互干扰；（3）：炉体保持平衡。 3、 检查加热元件是否开裂、折断、严重弯曲及脱出挂柱等现象，同时检查相与相。引出棒与炉壳之间的绝缘情况，是否有短路等不正常现象。 4、 检查加热元件、热电偶、补偿导线、限位开关、电动机、控制柜等所有导线的接线是否正确，接触是否良好，并解决短路、导通等问题，检查电动机的转向是否正确。 5、 根据接地线的位置，接上所有的可靠接地线，保证操作人员的安全。 6、 安装完毕，清除炉膛内外的污秽杂物。 五、电炉的烘炉 电炉安装完毕后，开始用前必须进行烘炉。以除去炉衬内的水份，提高绝缘性能，并使炉衬灰缝烧结，增加炉衬结构强度，经烘炉后的炉衬还可减少在使用过程中迅速升温导致耐火材料发生开裂，而损坏炉衬的现象，烘炉时间按下表进行： 烘炉起始点温度（℃） 保温温度 （℃） 保温时间 （小时） 烘炉总时间（小时） 备注 20-200 200 12-16 12-16 20-400 400 5-12 20-28 400-550 550 8 28-36 550-700 700 6 34-42 700-850 850 6 40-48 注：1、长期搁置（半年以上）重新使用时，应按上述规定进行烘炉。 地址：浙江省湖州市长兴县林城镇大云开发区 邮编：313112 电话：0572-6087327 6870507 传真：0572-6087673 手机：13587927707 网址：http://www.cxchly.com http://www.cxshdl.cn 邮箱：sales@cxchly.com
