注射成型专用粉末MIM-17-4PH

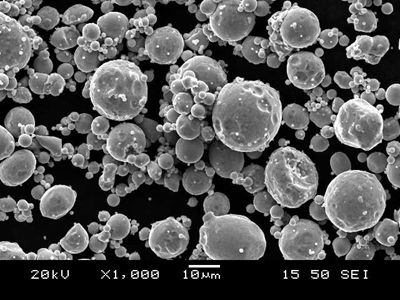

· 沉淀硬化不锈钢;注射成型专用粉末. · 高压气雾化和水、气组合雾化粉末； · 通过改变时效温度可获得不同性能与硬度； · 适用于高强度与硬度； · 耐蚀性能高于400系列产品； ·化学成分%： C Si Mn Ni Cr Cu Nb P S ≤0.07 ≤1.00 ≤1.00 3.0-5.0 15.0-17.0 3.0-5.0 0.15-0.45 ≤0.04 ≤0.03 ·物理性能： 品 种 类别 振实密度(g/cm3)大于 氧含量(ppm)小于 D50=8μm D50=10μm D50=8μm D50=10μm 17-4PH 水雾化 3.6-4.7 4.0-4.7 <4300 <4200 气雾化 4.5-5.00 4.6-5.1 <950 <900 品 种 类别 粒度分布(μm) 烧结密度(g/cm3) D10 D50 D90 17-4PH 水雾化 2-5 8-10 20-23 ≥7.4 气雾化 4-7 10-13 22-25 ≥7.5 ·机械性能： 品 种 极限抗拉强度 /MPa 屈服强度（0.2%）/MPa 伸长率 （%） 硬度 HRB 17-4PH （烧结态） ≥700 ≥600 ≥4 ≥90
