容积式、浮头式换热器

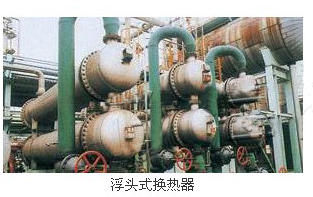

浮头式换热器浮头端结构，它包括圆筒、外头盖侧法兰、浮头管板、钩圈、浮头盖、外头盖及丝也、钢圈等组成，其特征是：在外头盖侧面高凹型或梯型密封面，并在靠近密封面外侧钻孔并套丝或焊设多个螺杆均布，浮头处取消钩圈及相关零部件，浮头管板密封槽为原凹型槽并另在同一端面开一个以该板中心为圆心，半径稍大于管束外径的梯形凹槽，且管板分程凹槽只与梯形凹槽相连通，而不与凹型槽相连通。它的特点是结构简单，没有壳侧密封连接，相同的壳体内径排管*多，在有折流管板由管子相互支撑，故在各种管壳式换热中它的管板*薄，造价*低，因而得到广泛应用。 容积式、浮头式换热器技术参数 规 格（m2） 有效长度（mm） 外径（mm） 重量（kg） 0.5 800 159 60 1 800 159 90 1.5 1200 208 138 2 1200 220 155 3 1400 300 236 5 1200 300 260 10 1600 400 390 15 2400 400 560 20 2600 400 800 30 3200 450 1005 40 3500 500 1310 50 4000 500 1620 60 4000 500 1850 70 4000 500 2080 80 3500 600 2320 90 4000 600 2600 100 3000 700 2950 搜索关键词：锂电材料成套设备设备，催化剂设备，稀土设备，金属粉末设备，反应釜，压力容器,化工反应设备，换热器
