动态热回流提取浓缩罐

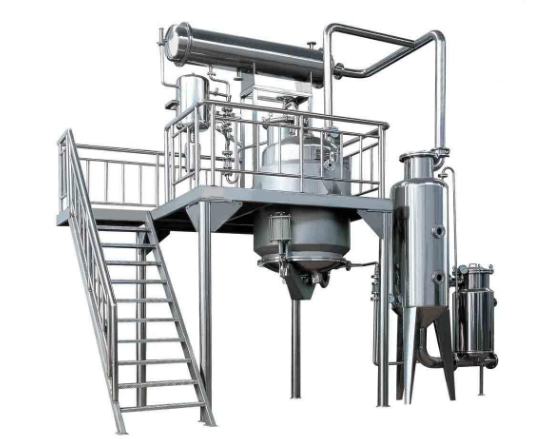

动态热回流提取浓缩罐 本机组主要由动态提取罐、蒸发浓缩器及工艺管道等组成，集动态热回流提取、真空浓缩、溶剂回收为一体，并能在密闭状态下连续而同步地进行提取与浓缩，浓缩时产生的溶剂蒸汽，经冷凝后回流到提取罐，并可用二次蒸汽对提取中物料再加热，进行热回流动态提取，适用于中药、生物、食品、轻工等行业水和有机溶剂的常温及60℃左右的低温提取，具有投资少、效率高、节能明显等优点。 技术参数 型号 XJ-NSG -10 XJ-NSG -20 XJ-NSG -30 XJ-NSG -50 XJ-NSG -100 XJ-NSG -200 容量 （L） 10 20 30 50 100 200 加热功率（KW） 6 8.8 8.8 14 20 32 夹层压力(Mpa) 0.3-0.4 罐内压力（Mpa） 0.09 提取温度 （℃） 100 浓缩温度 （℃） 40-80 搅拌电机 （KW） 0.09 0.20 0.20 0.20 0.40 0.40 冷凝面积（M2 ） 0.22 0.5 0.72 0.72 0.95 1.65 加热面积（M2 ） 0.21 0.28 0.33 0.50 0.98 1.88 真空泵 （KW） 0.55 1.5 1.5 1.5 2.2 2.35 真空度 （Mpa） -0.05---0.09 设备尺寸 （MM） 1600×1200×530 2000×1420×580 2200×1520×650 设备特征：具效率高，操作方便，自动化程度高等优点；中央控制器控制，机组装置选材优良；采用动态提取浓缩，时间短，效率高；采用电锅炉加热方式；罐内配备CIP清洗装置，可以实现提取浓缩温度的控制及显示，PH值；三层保温，敞开式结构；可选配超声波提取，超声波提取的原理：充分发挥超声波聚能式发生器特点，超声波直接作用物料，利用超声波强化中药提取的机械作用，空化作用，局部高振动、高冲击、高声压剪切作用，使提取时间较传统方法大大缩短4/5以上，提取率比传统工艺显著提高。 搜索关键词：锂电材料成套设备设备，催化剂设备，稀土设备，金属粉末设备，反应釜，压力容器,化工反应设备，换热器
